Technische Daten
- Bautiefe
- 88 mm

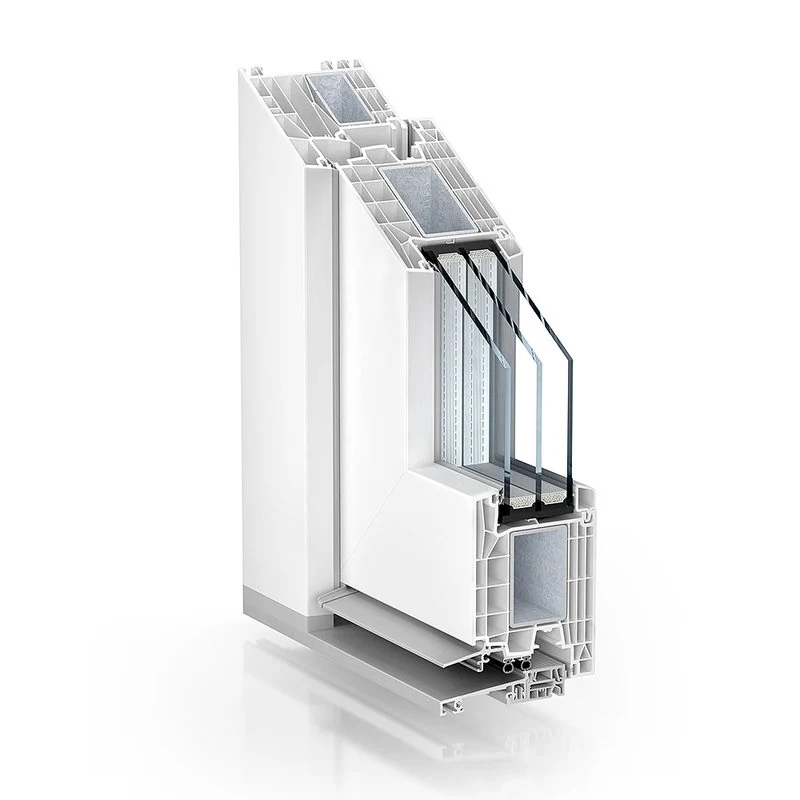

- Profilaufbau
- Rahmen 7 · Flügel 6 Kammern
- Schwelle
- 20 mm, thermisch getrennt
- Verglasung
- 3-fach
Ug-Werte von 0,5 bis 0,7 W/(m²K)
Ug beschreibt ausschließlich die Verglasung. Die Bereiche stehen für unterschiedliche Glasaufbauten, nicht für einen garantierten Wert jedes Fensters oder jeder Tür. Maßgeblich ist die im Angebot festgelegte Ausführung.

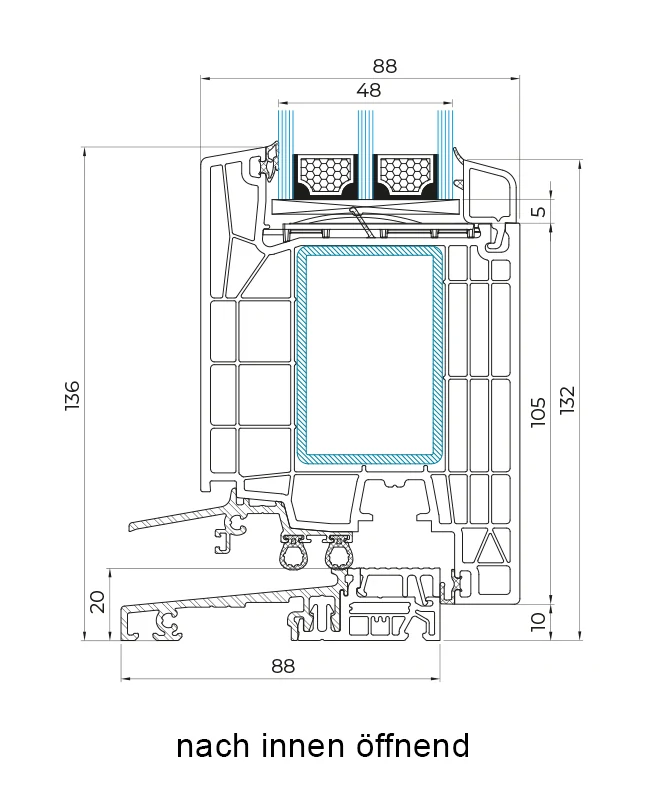

Technische Schnittzeichnung ansehen
Systemaufbau und wählbare Ausstattung
Bautiefe und Profilaufbau kennzeichnen das System. Verglasung, Oberfläche, Griff und Sicherheitsausstattung werden für Ihr Element ausgewählt und im Angebot festgehalten. Die dargestellten Optionen sind nicht automatisch in einer Grundausstattung enthalten.
Füllung, Glas und Seitenteile
Geschlossene Türfüllung oder Glasausschnitt: Sie bestimmen, wie viel Licht in den Flur gelangt. Ornamentgläser und Satinato bieten Gestaltungsmöglichkeiten für Sichtschutz. Seitenteile und Oberlichter werden passend zur Öffnung und zur freigegebenen Konstruktion geplant.
Verriegelung und Zugang
Eine Ausführung bis RC2 ist mit entsprechender Ausstattung möglich; bestätigt wird die vollständige Türanlage. Mehrfachverriegelung, Bandseitensicherung und passende Verglasung werden zusammen betrachtet. Fingerprint und Türschließer sind systemabhängige Optionen. Automatische Verriegelung und elektrische Öffnung werden vor der Bestellung auf ihre Kombinierbarkeit geprüft.
Schwelle und Wärmeschutz
Die Schwelle wird mit Bodenhöhe, Abdichtung und Einbausituation abgestimmt. Eine 20-mm-Schwelle ist nicht schwellenlos. Für die Wärmedämmung der gesamten Tür zählt der Ud-Wert einschließlich Rahmen und Füllung beziehungsweise Glas.
